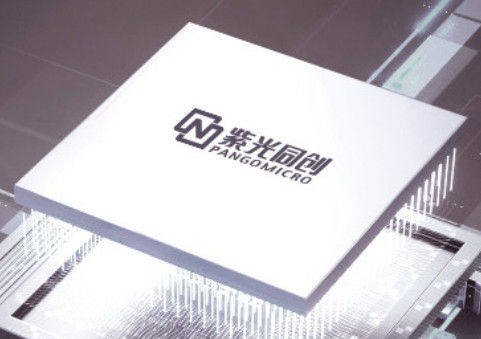

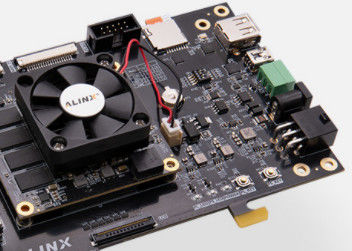

PGL12G

Hình ảnh lớn : PGL12G

Thông tin chi tiết sản phẩm: Thanh toán:

Số lượng đặt hàng tối thiểu:	1000pcs
Giá bán:	Negotiated
Sở hữu:	20000
Phương pháp vận chuyển:	LCL, HÀNG KHÔNG, FCL, Chuyển phát nhanh
Mô tả:	PGL12G là sản phẩm FPGA có mức tiêu thụ điện năng thấp, chi phí thấp và đặc tính chức năng phong phú
Điều khoản thanh toán:	T/T

Tiếp xúc

PGL12G

Sự miêu tả

quá trình:	Sử dụng công nghệ CMOS 40nm Số lượng người dùng	iOS:	Hỗ trợ tới 308 IO người dùng
Điện áp lõi:	Thấp tới 1,1V

PGL12G là một sản phẩm FPGA hiệu quả chi phí, năng lượng thấp. Dưới đây là một số thông số và tính năng chính của nó:

I. Các thông số cơ bản

Quá trình: Sử dụng công nghệ CMOS 40nm, một nút quy trình trưởng thành và tiêu thụ năng lượng thấp.
Điện áp lõi: Tối thiểu 1,1V, góp phần giảm điện năng hơn nữa.

II. Đặc điểm của IO

Số lượng IO người dùng: Hỗ trợ tối đa 308 IO người dùng, phục vụ nhu cầu của các thiết kế phức tạp.
Tiêu chuẩn điện áp: Hỗ trợ nhiều tiêu chuẩn điện áp bao gồm 1.2V, 1.5V, 1.8V, 2.5V và 3.3V, thích nghi với các giao diện và yêu cầu mạch khác nhau.
Tiêu chuẩn giao diện: tương thích với nhiều tiêu chuẩn giao diện như HSTL, SSTL, mipiD-PHY, LVDS, MINI-LVDS, SUB-LVDS, SLVS, TMDS,đảm bảo tương thích với các thiết bị ngoại vi và thiết bị lưu trữ khác nhau.

III. Mô-đun logic có thể cấu hình (CLM)

Cấu trúc: Mỗi CLM bao gồm 4 LUT5 đa chức năng (Look-Up Tables) và 6 register, cung cấp khả năng cấu hình logic linh hoạt.
Tính năng: Hỗ trợ logic toán học nhanh, chế độ RAM phân tán và chuỗi cascade, nâng cao khả năng tính toán và xử lý dữ liệu của FPGA.

IV. Tài nguyên bộ nhớ

DRM (Dedicated RAM Modules): Cung cấp 18Kb dung lượng lưu trữ, có thể cấu hình thành hai khối 9Kb độc lập.RAM hai cổng đơn giản, ROM và chế độ FIFO, đáp ứng nhu cầu lưu trữ đa dạng trên các ứng dụng.
RAM phân tán và Block RAM: Cung cấp một số lượng nhất định RAM phân tán và nguồn RAM khối để lưu trữ dữ liệu tạm thời và thực hiện các chức năng logic phức tạp.

V. Các nguồn lực cứng

Bộ điều khiển bộ nhớ (HMEMC): Bộ điều khiển bộ nhớ tích hợp để trao đổi dữ liệu hiệu quả với các thiết bị bộ nhớ bên ngoài.
Bộ chuyển đổi analog-điện tử (ADC): Mô-đun ADC tích hợp để chuyển đổi tín hiệu analog thành tín hiệu kỹ thuật số, phù hợp với các ứng dụng đòi hỏi xử lý tín hiệu analog.

VI. Các đặc điểm khác

Chế độ cấu hình: Hỗ trợ nhiều chế độ cấu hình để thiết lập linh hoạt dựa trên yêu cầu của người dùng.
Tính năng bảo mật: Cung cấp các chức năng mã hóa bitstream và ID thiết bị (UID) để bảo vệ thiết kế của người dùng.
